Brûleur à gaz régénérateur utilisé dans le four de fonte en aluminium de YGL-1000Q

Fonte en aluminium en aluminium de fonte et se tenante à gaz régénératrice de chute de four de fonte du four de creuset YGL-1000Q

1. APPLICATION D'ÉQUIPEMENT

• L'équipement est utilisé pour le transport et la fonte des chutes en aluminium, et peut être incliné hydrauliquement pour verser l'aluminium fondu dans le four se tenant en aluminium fondu.

• Type YGL-1000Q

2. COMPOSITION EN ÉQUIPEMENT

3. CARACTÉRISTIQUES D'ÉQUIPEMENT

3.1. Corps de four

- Le four de creuset peut incliner par le circuit hydraulique. Et la coquille de four est faite par matériaux de soudure la plaque d'acier et l'acier, et autres en métal Q235

- La bouche de cheminée du four de inclinaison fait face à la bouche supérieure du creuset, et un « rideau en chaleur » est formé sur la bouche du creuset pour réduire la perte de chaleur dans le creuset tout en chauffant de la bouche supérieure du creuset.

- Le fond du corps de four est équipé de port liquide de fuite, et une sonde liquide de fuite est fournie au port liquide de fuite. Quand le creuset coule le liquide en aluminium, une alarme peut être détectée à temps et le chauffage est découpé.

- Le foyer au fond du foyer est fait de réfractaire lourd moulable. Le foyer rayant le matériel du côté de foyer est fait de briques réfractaires et laine lourdes de fibre pour former une doublure composée. Cette combinaison des matériaux s'assure non seulement que la doublure a de bonnes propriétés d'isolation thermique, mais s'assure également que la doublure peut résister à l'impact direct de la flamme de combustion.

- Thermocouple de mesure de la température--Un thermocouple de mesure de la température de four est utilisé pour mesurer et commander la température de four, et un thermocouple liquide en aluminium de mesure de la température est utilisé pour commander la température du liquide en aluminium. Il y a un principal et un auxiliaire entre les deux, le principal et l'auxiliaire peuvent être convertis

3.2. De inclinaison hydraulique

- Le four de creuset est hydrauliquement rabattable. La parenthèse de inclinaison est faite d'acier et plaque d'acier soudés de canal pour assurer la force suffisante et la stabilité structurelle.

- Le circuit hydraulique inclut la station hydraulique, la valve directionnelle électromagnétique, la valve de commande de puissance à sens unique, le cylindre hydraulique et d'autres pièces.

- Une extrémité du cylindre hydraulique soutient la parenthèse tournante fixe et peut tourner le long de l'axe de soutien, et l'autre extrémité est fixée sur le corps de four. Quand la tige de piston du cylindre hydraulique est éliminée, le corps de four est soulevé, et le corps de four est incliné le long de l'axe de rotation de la parenthèse tournante.

- Le contrôle d'inclinaison adopte le fonctionnement manuel de la valve directionnelle électromagnétique, qui peut arrêter ou changer la direction à tout moment.

- Placez les commutateurs de voyage aux deux positions extrêmes de l'inclinaison pour assurer la sécurité d'inclinaison.

3.3. Système brûlant

- Le brûleur est un brûleur à gaz automatique de Baltur importé d'Italie. Le carburant est gaz naturel ; la pression du gaz est 5000Pa (la valeur calorifique du gaz naturel est 8600 kcal/cubiques).

- Quand la pression du carburant de combustion chute à la limite inférieure (réglable de 0-3000Pa), le relais de pression envoie un signal pour découper la vanne électromagnétique d'approvisionnement en gaz (vient avec le brûleur). Quand le moniteur de flamme ne peut pas détecter la combustion normale de la flamme, il découpera automatiquement la vanne électromagnétique d'approvisionnement en gaz et donnera une indication d'alarme.

- Le brûleur est installé sur un chariot mobile, qui est conduit par le cylindre.

- Avant que le corps de four soit incliné, le système de contrôle doit s'assurer que le tube de combustion des sorties de brûleur du port de combustion du corps de four à temps.

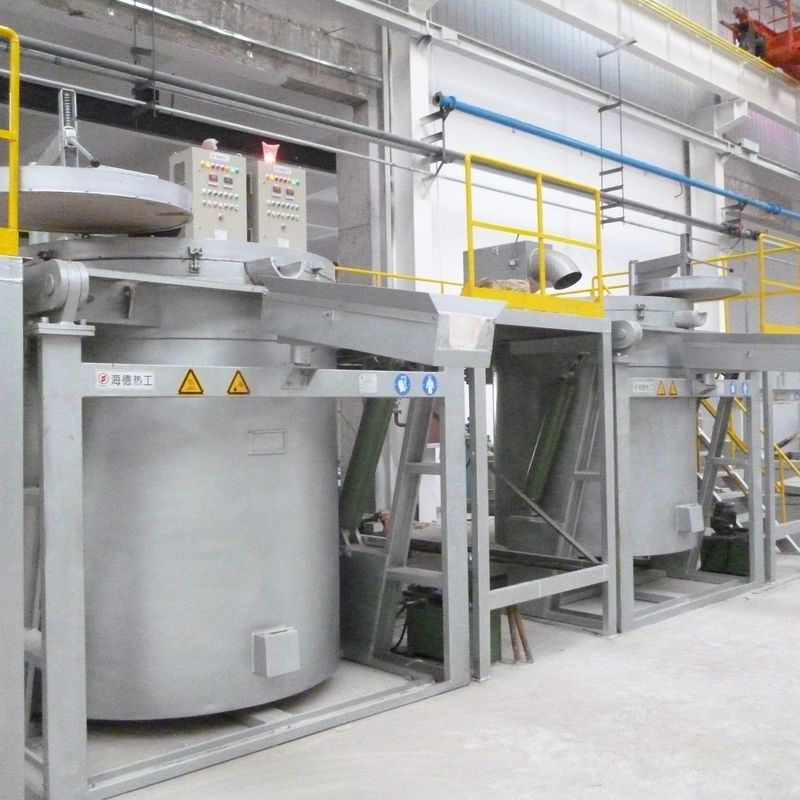

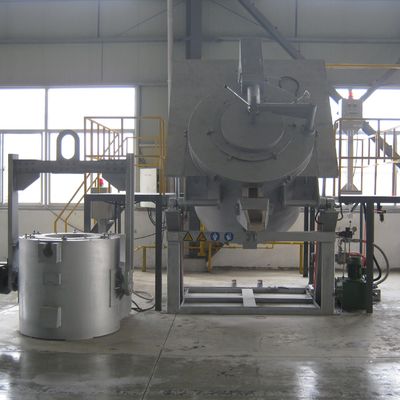

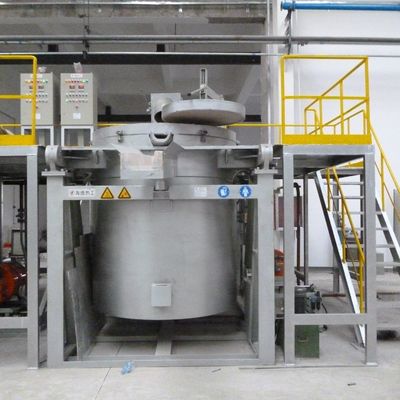

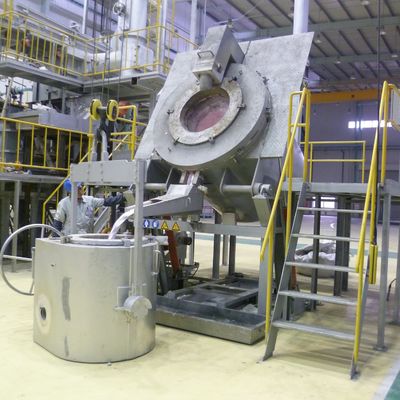

4. Image d'équipement

5. PARAMÈTRES PRINCIPAUX
